チューブ・パイプ・異形成形装置TUBE, PIPES＆PROFILE CASTING EQUIPMENT

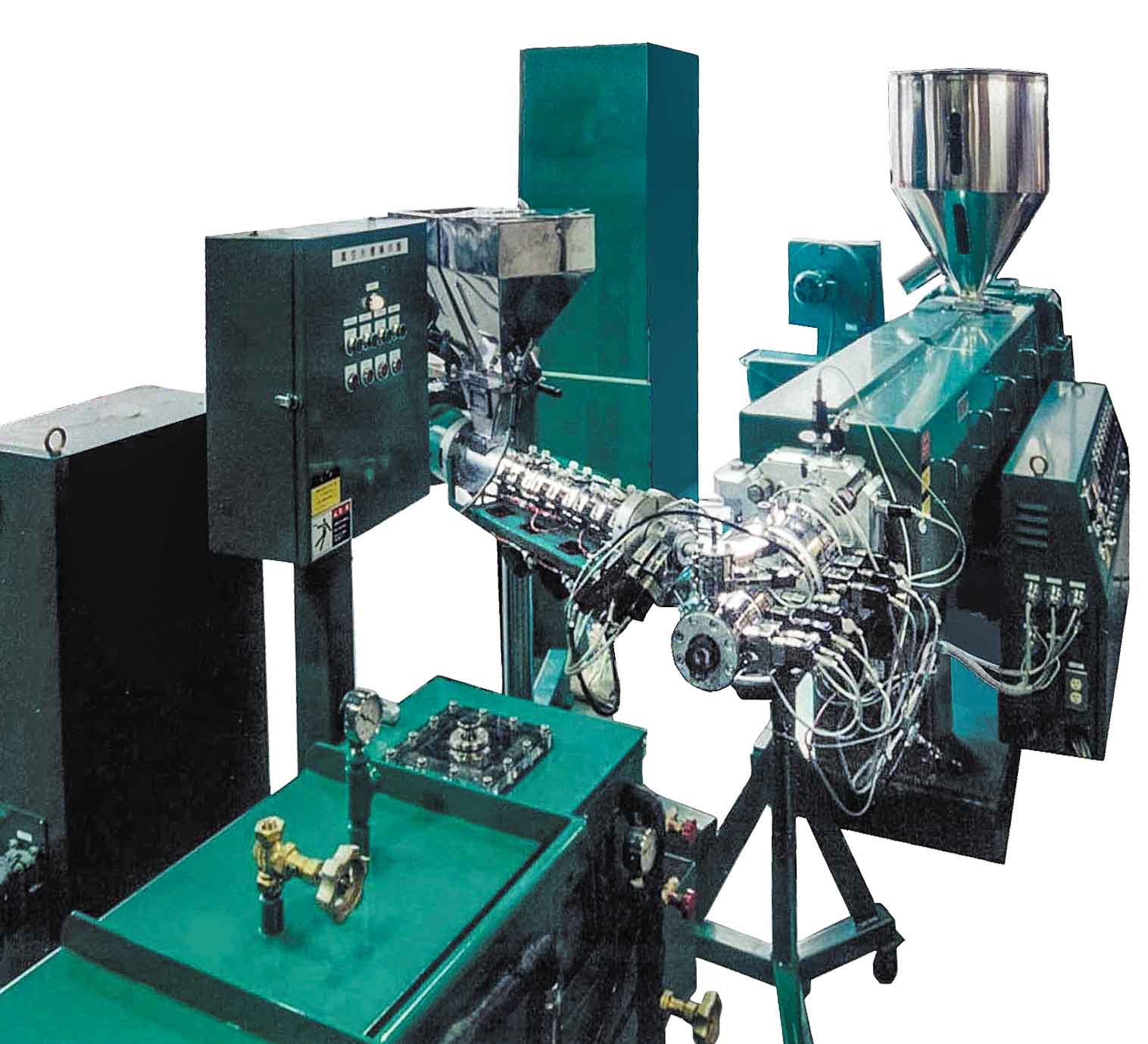

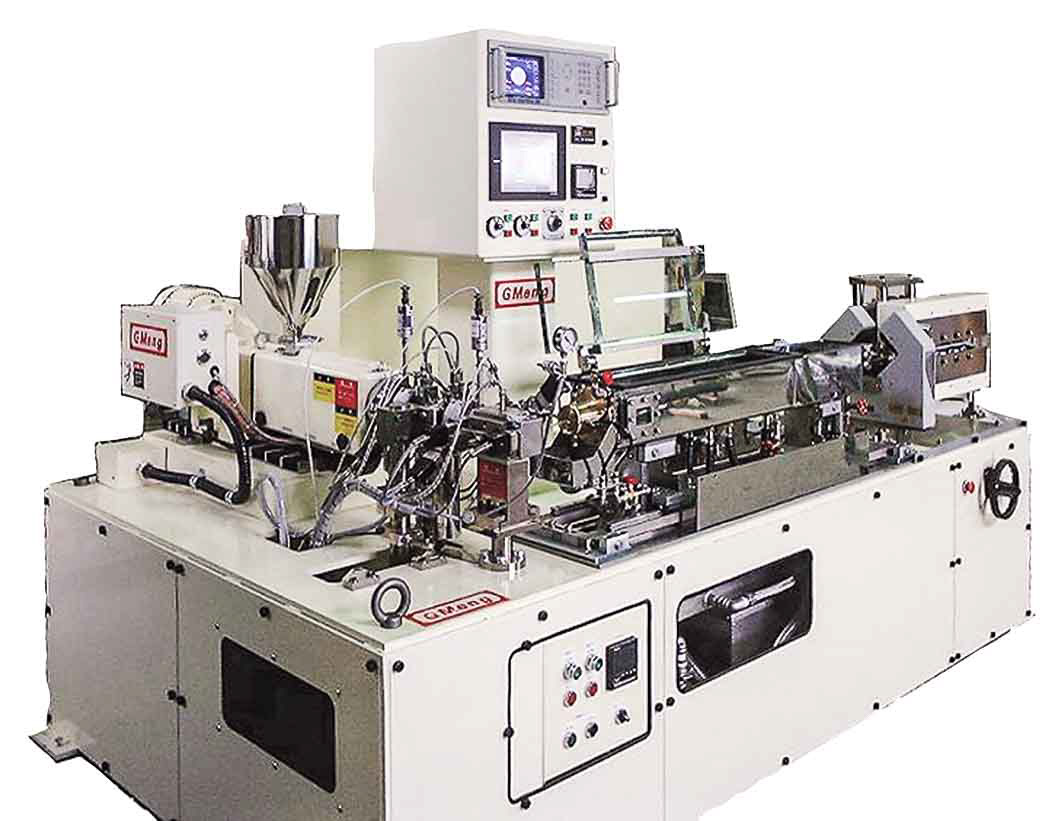

GMEのパイプ装置は、大口径・単層・多層パイプ成形装置です。基本構成はチューブ装置と同じです。大型の真空水槽を使用して外径を規制し、高い寸法精度を実現します。各種樹脂材料に対応します。

・多層化

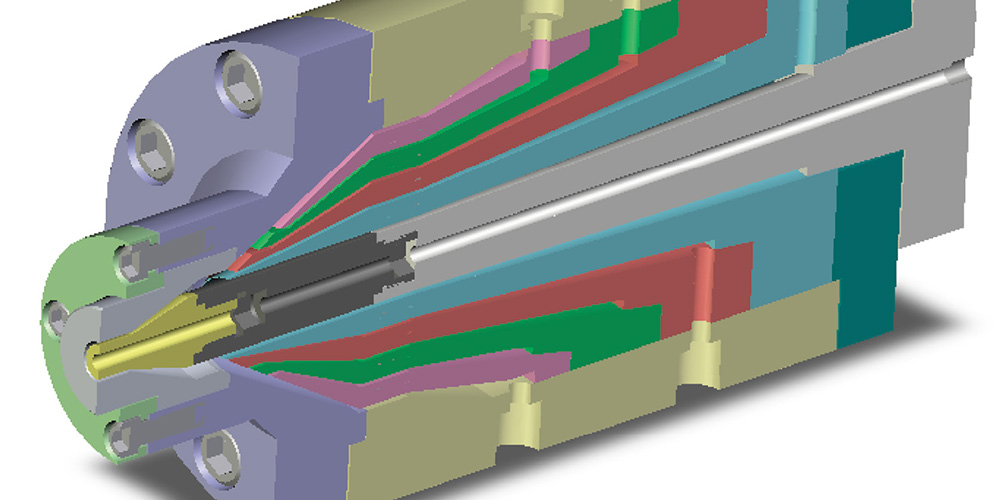

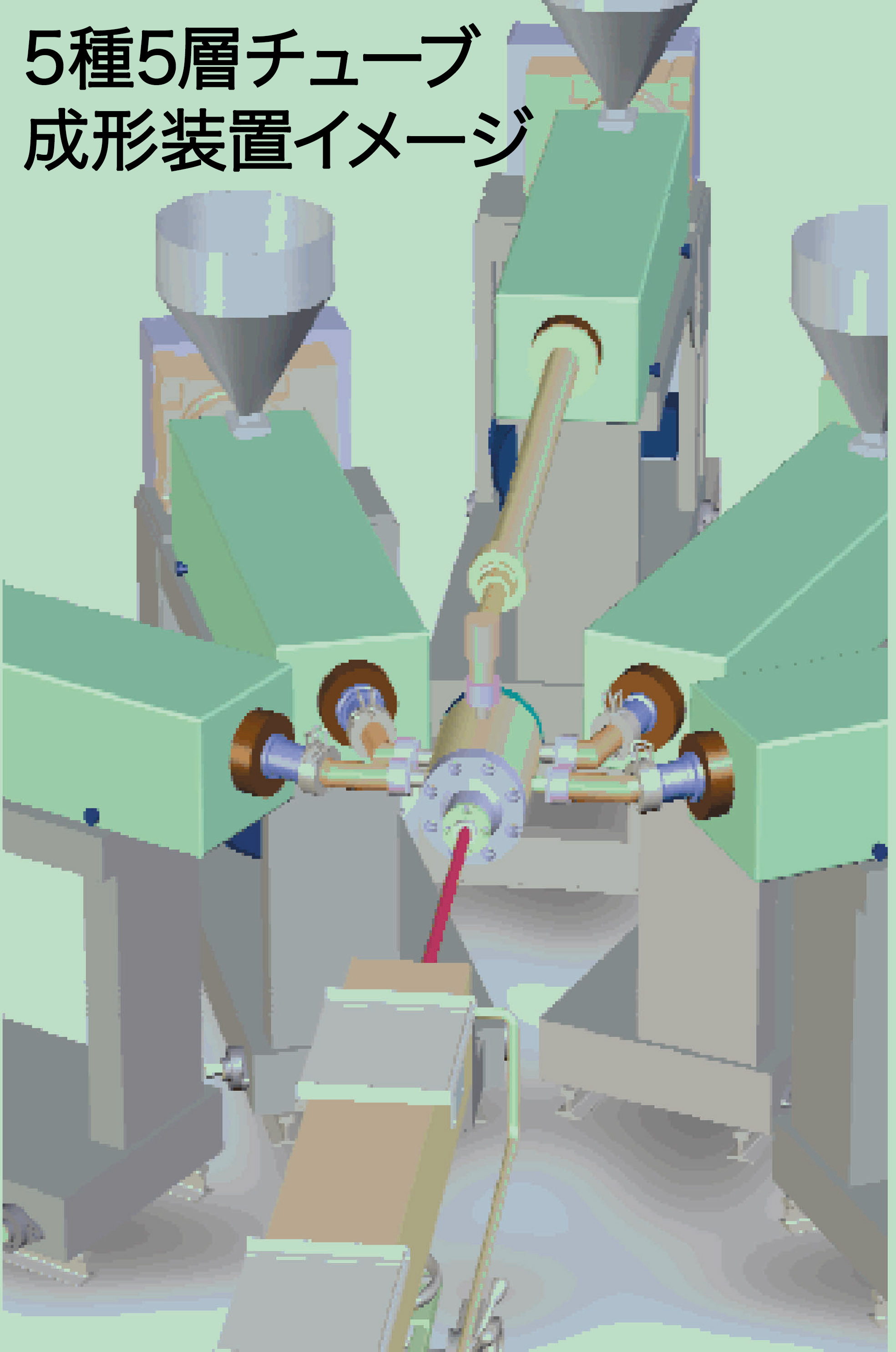

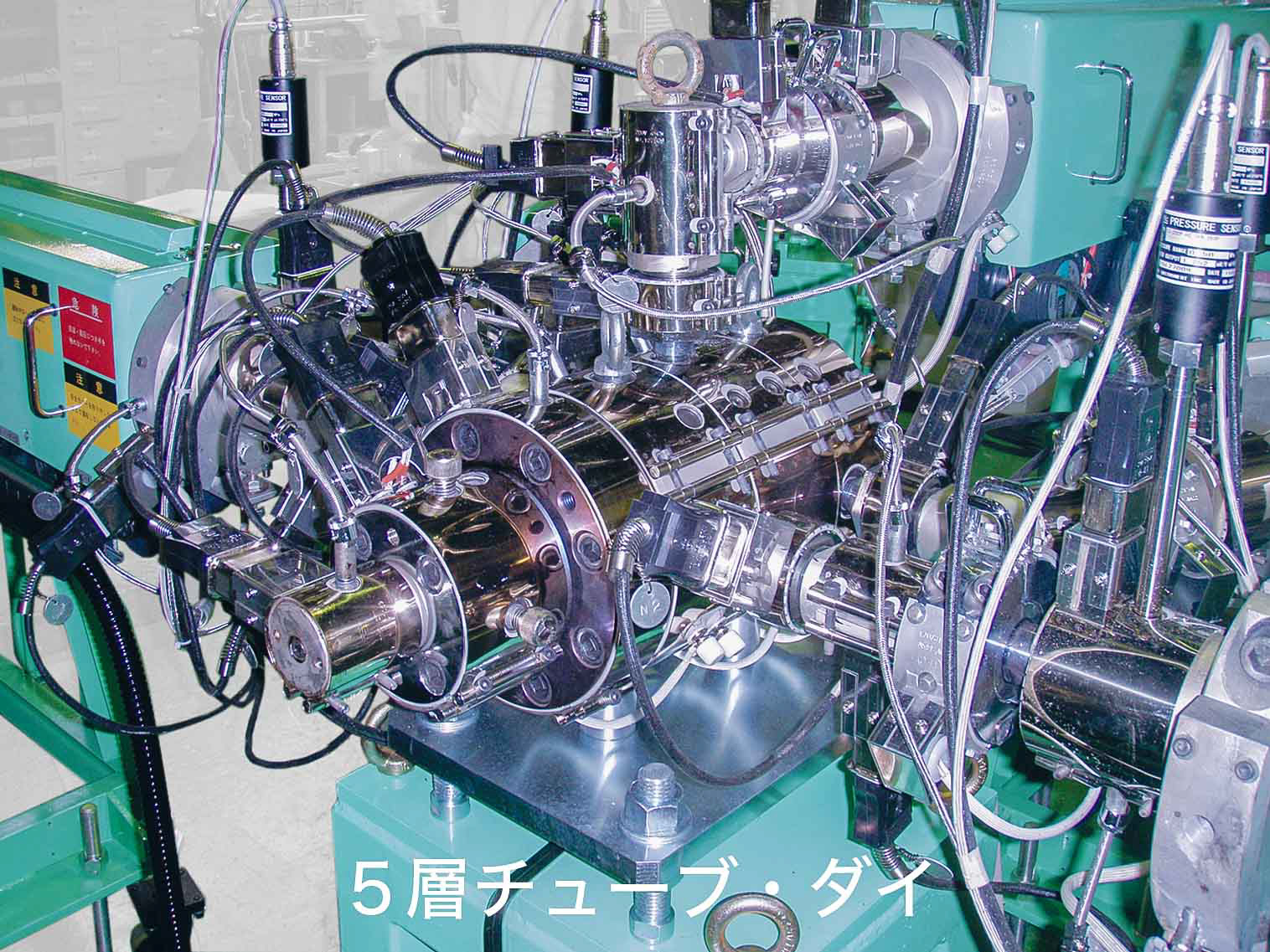

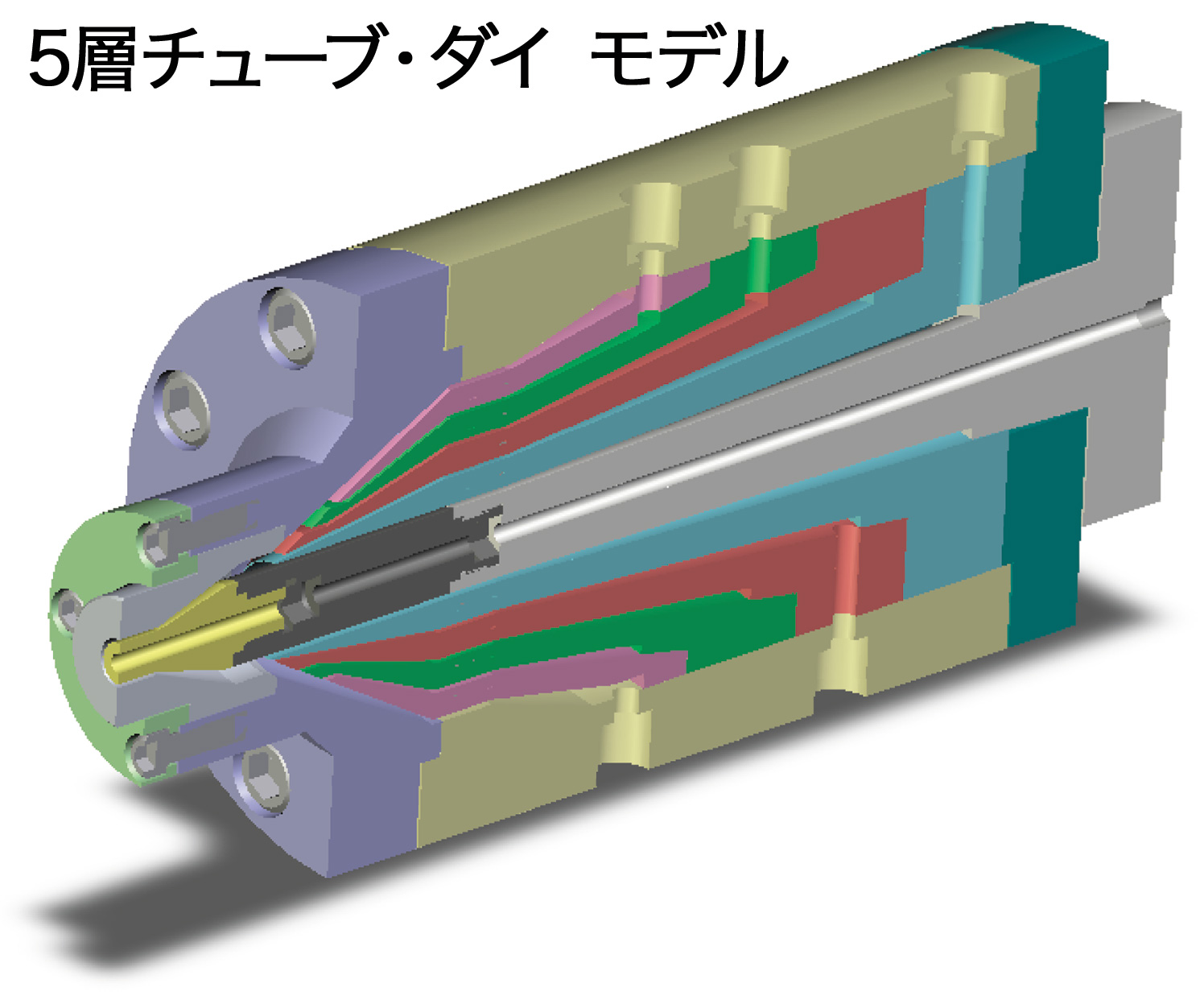

多層ヘッド(2層～5層） / 多層化用周辺装置

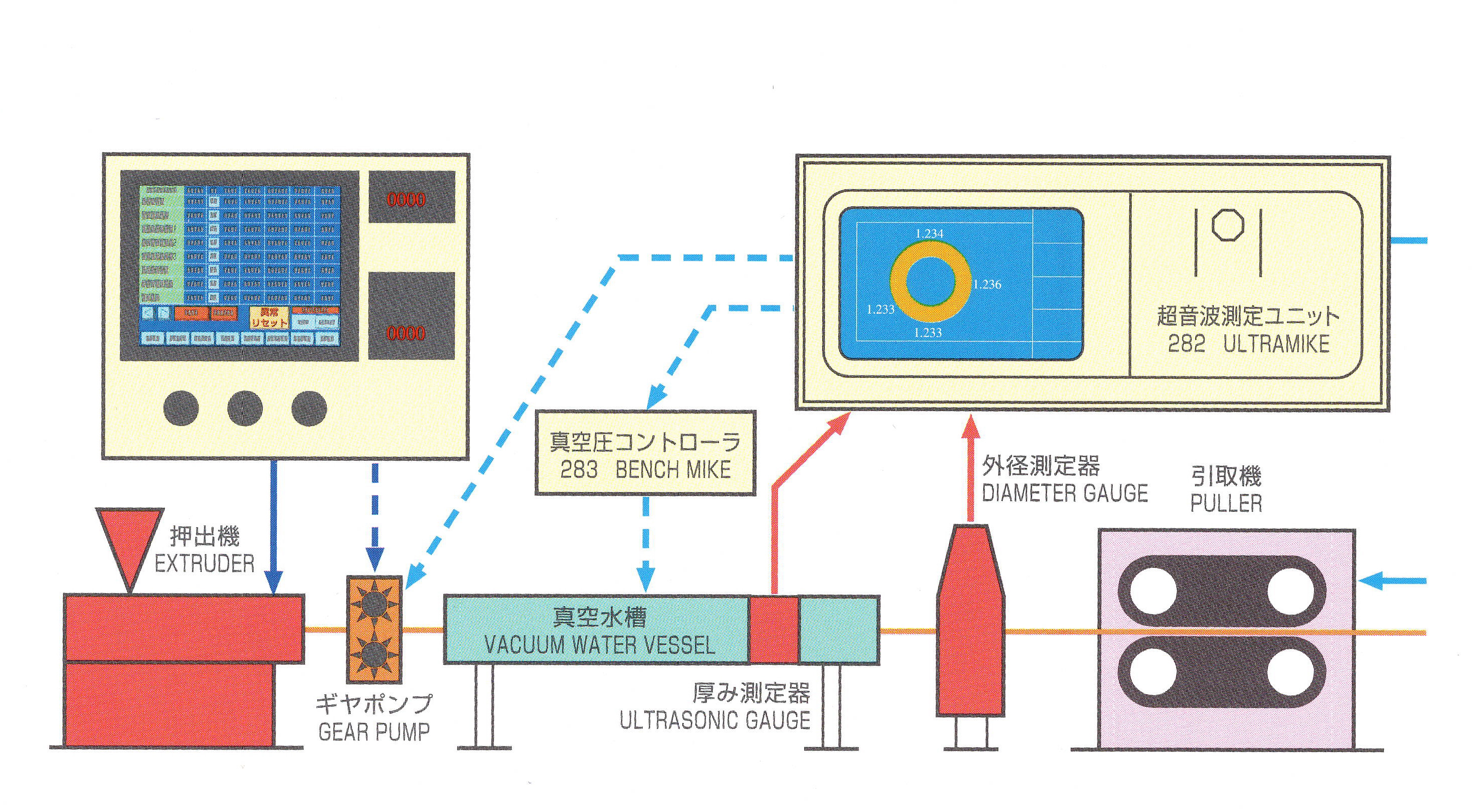

・周辺装置

真空サイジングフォーマー / 真空水槽・異形用冷却水槽・引取機・切断機・測定器・不良品排出機構・搬送機

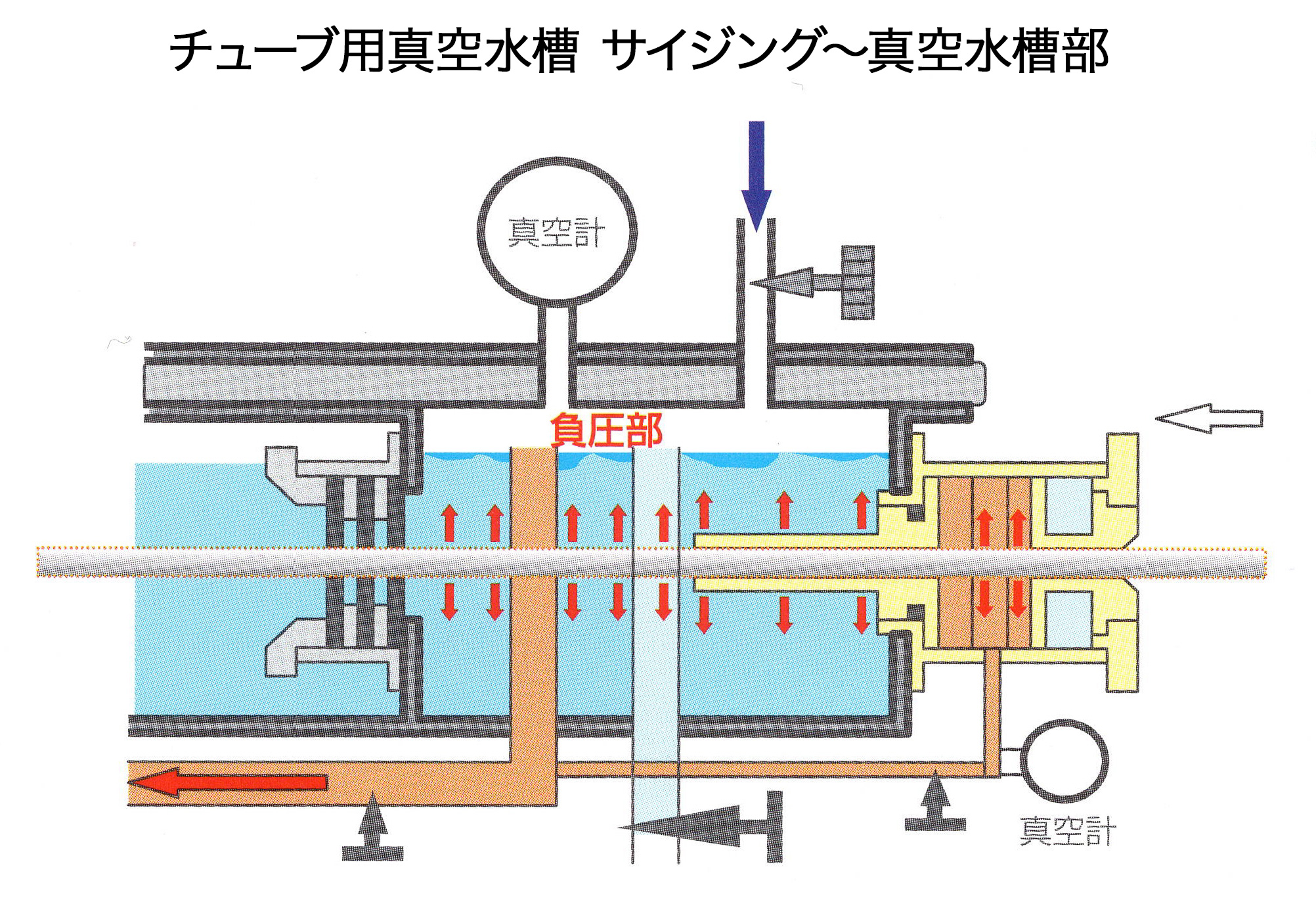

・チューブ用真空水槽 サイジング～真空水槽部

チューブなどを成形する場合、水圧などにより変形するため、従来は内圧をかけて成形をおこないました。しかし、短尺切断時に形状が不安定になるなどの欠点がありました。
真空サイジング方ですとチューブ内は大気圧で、水槽内を負圧にすることでサイジングフォーマー内面に接触させますので、形状が安定し寸法精度の高い製品を生産し続けることが可能になります。
短尺切断時も内圧に関係なく成形できるため、安定しております。
サイジングフォーマー部とパッキン類の交換には工具が必要なく、手軽に交換できます。サイジングフォーマーを交換することで多品種に対応いたします。

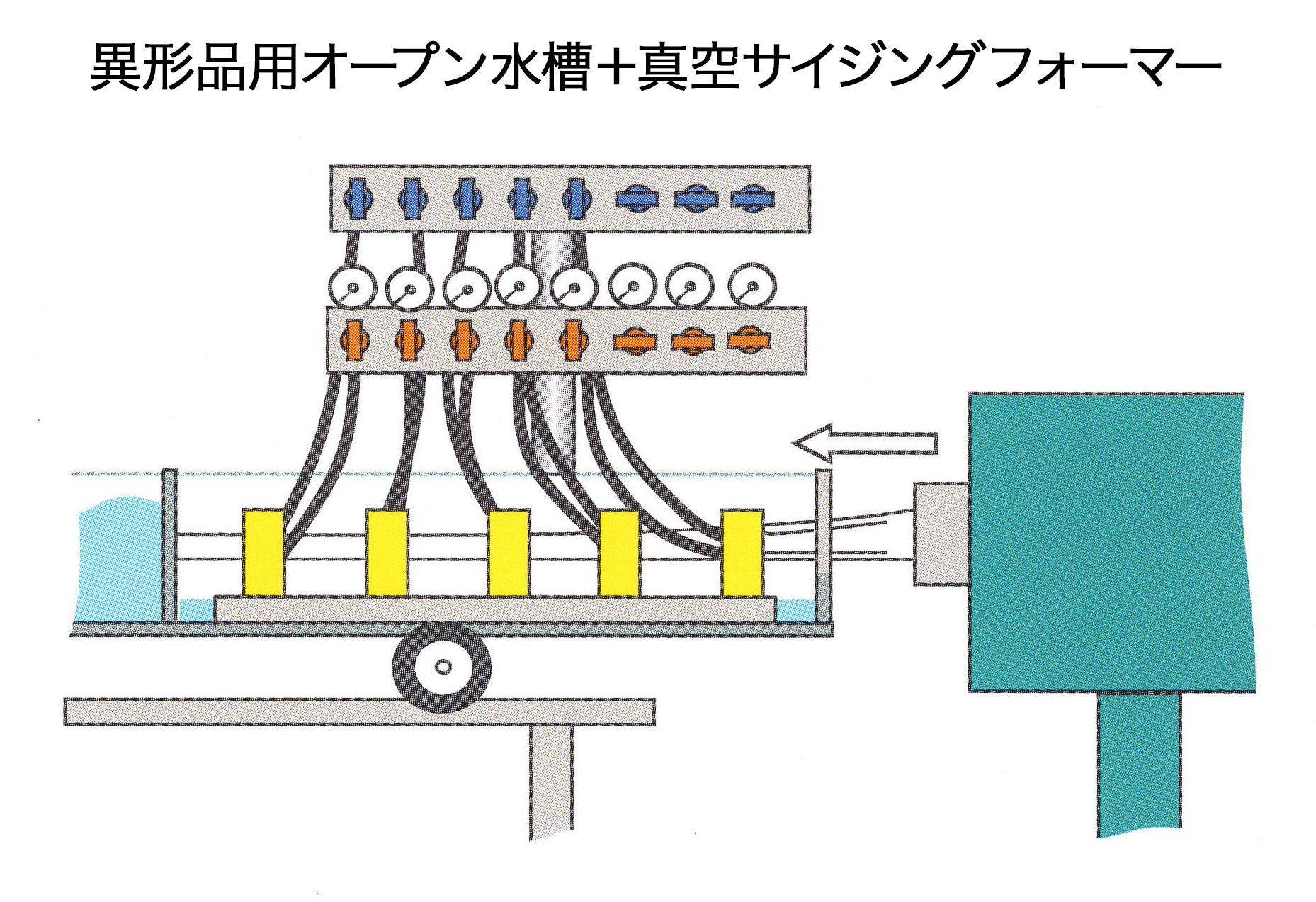

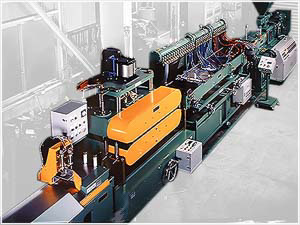

・異形品用オープン水槽＋真空サイジングフォーマー

異形押出成形を行うにあたり、形状を保持しつつ冷却するのに適した形状です。

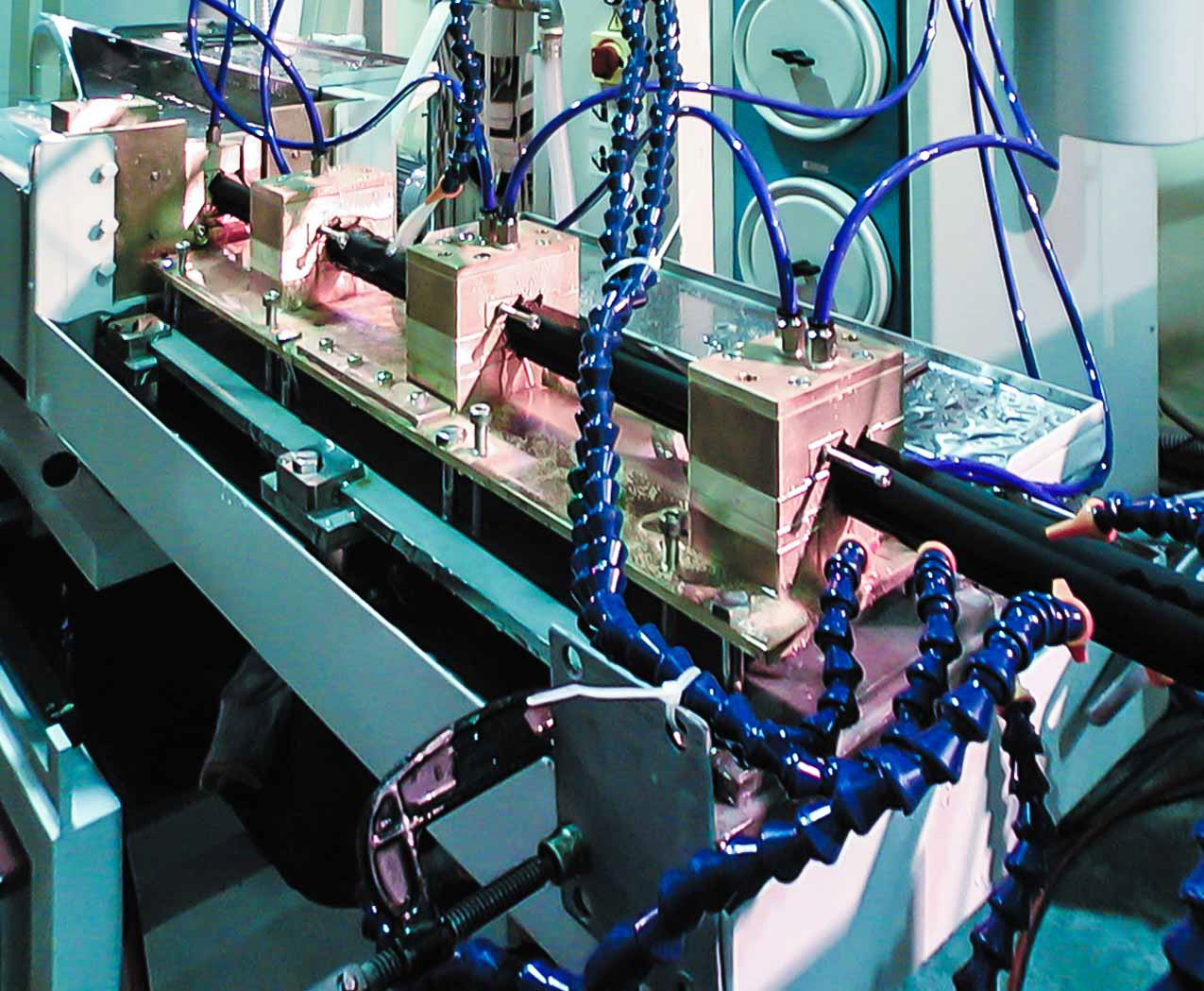

組み付け作業をしやすいように水槽開口部を大きめにしてあります。また各冷却水や真空用ホース部も扱い易い形状になっており、各種計器類もユーザー様のこ希望に応じて取り付けることが可能です。成型品の測定器などを下流に設置した場合には、操作機器付近に取り付けることも可能です。
成形の様子を見ながら調整作業をすることができます。

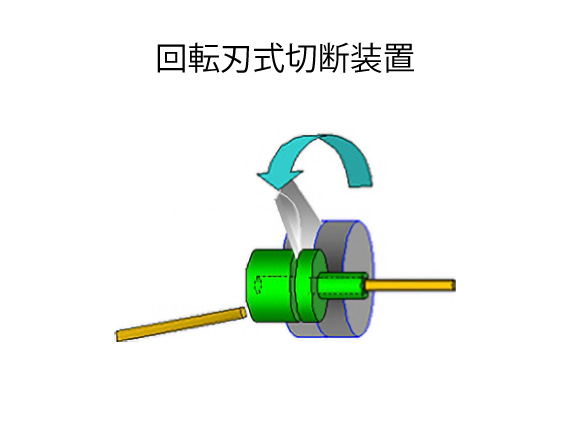

・回転刃式切断装置（間欠式もあり）

細径・薄肉チューブなどの切りづらいものに使用する。
回転刃の速度を変化させることで、切断長を変化させることが可能。

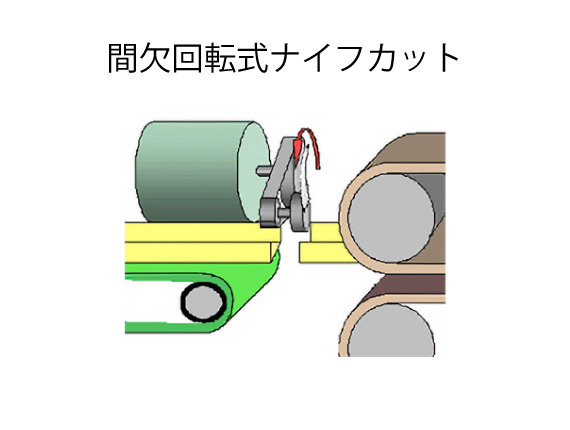

・間欠回転式ナイフカット

小～中型　硬質　異形品・チューブの切断に使用します。
切粉が出にくいという特徴があります。

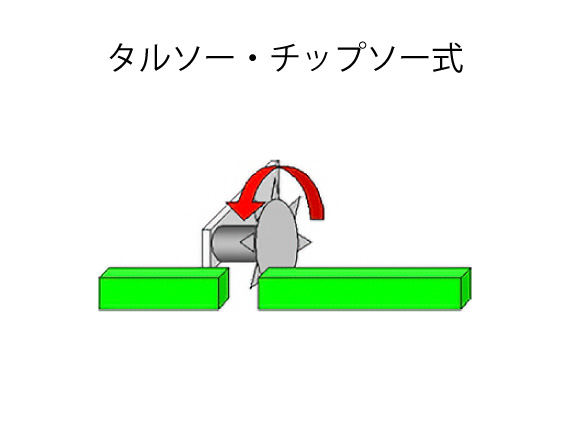

・メタルソー・チップソー式

大型　硬質　異形品・パイプ品の切断に使用します。
切粉やバリが出ますので、後処理工程が必要です。
